SLKQ-115J 纵向撕裂开关

SLKQ-115J克特纵向撕裂开关等检测装置的专业生产厂家。撕裂开关触点容量大。结构全封闭。防尘。防水等特点纵向撕裂开关性能质量达到国际先进水平。为您提供可靠满意的产品

技术参数

开关触点数量

2常开、2常闭

开关触点容量

AC 380V 3A

控制箱供电电压

AC 220V 50HZ

防 护 等 级

IP65

复 位 方 式

手动按钮复位

使 用 环 境

工作温度：－30～+40℃

相对湿度：≤90%（25℃时）

SLKQ-115J克特纵向撕裂开关用于检测带式输送机胶带的纵向撕裂，当胶带发生纵向撕裂时能及时发出停机信号以防撕裂事故扩大。

克特纵向撕裂保护开关在皮带出现由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂 开关能给监视人员提供报警信号或 关掉输送机。

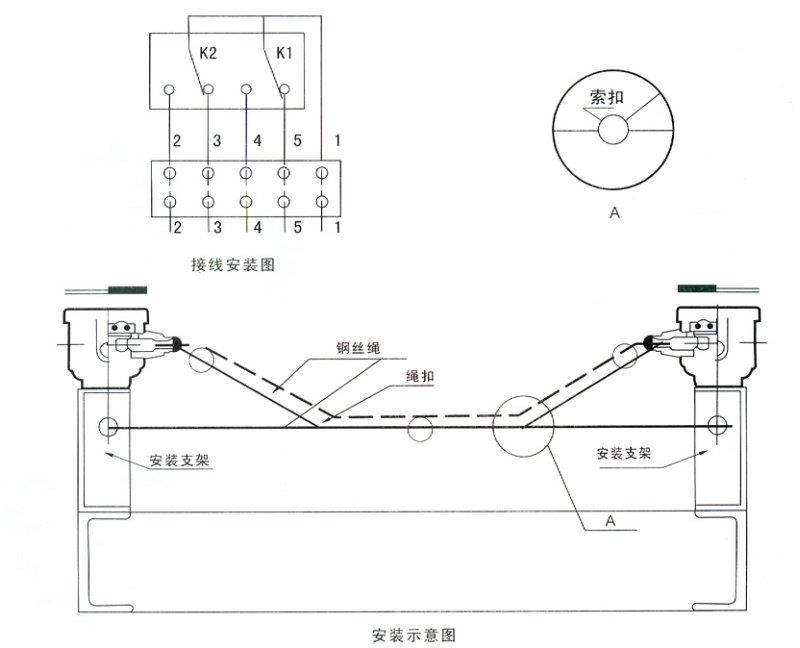

克特纵向撕裂保护开关、SLKQ-115J纵向撕裂开关安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端*固 定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

SLKQ-115J克特纵向撕裂开关/皮带撕裂检测装置使用说明：

1.撕裂开关设置在受料段胶带下缓冲托辊之间。

2.按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。

3.挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。

4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。

5.收紧双方支架中间孔内的拦索然后扣死索扣。

6.拦索的松紧：一般作用在0.9kg即可触发开关为宜。

7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。

SLKQ-115J纵向撕裂开关/皮带撕裂检测装置安装与调试

1.撕裂开关设置在受料段胶带下缓冲托辊之间。

2.按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。

3.挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开关支架中间的圆孔待用。

4.安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。

5.收紧双方支架中间孔内的拦索然后扣死索扣。

6.拦索的松紧：一般作用在0.9kg即可触发开关为宜。

7.胶带在荷载下沉时要与缆绳保持5mm-10mm即可。

产品特点：纵向撕裂开关
