E3F1-DS5C4

检测方式				漫反射式

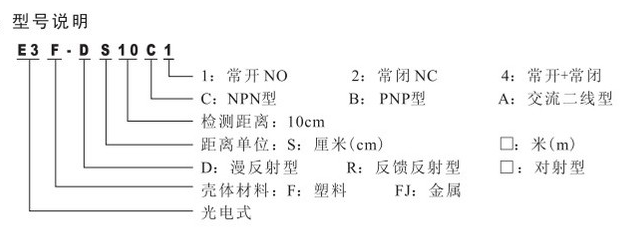

型号	直流型	NPN	NO	E3F1-DS5C4
			NC	E3F1-DS5B2
			NO+NC
		PNP	NO	E3F1-DS5P1
			NO	E3F1-DS5P2
			NO+NC
		二线	NO
			NC
	交流型	二线	NO
			NC
		三线	NO+NC
检测范围				5cm ± 10%
检测范围调节				固定 Fixed
检测目标				透明/不透明物体
响应时间				1ms
品牌				克特
光源				红外光660nm
电源电压				直流型：DC12—24V(6-36V)脉动（P-P）10%以下， 交流型：AC110—220V(90—250V)50/60Hz
耐电压				AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响				额定电源电压范围±15%以内、额定电源电压值时、±10%检测距离以内
消耗电流				N.P型：20mA以下，A型：1.7mA以下
控制输出				N.P型：300mA以下，A型：400mA以下，J型：2A以下(触点寿命：10万次)
回路保护				N.P.D型：逆连接保护、浪涌吸收、负载短路保护，A型：浪涌吸收
环境温、湿度				动作时、保存时：各-30—+65℃（不结冰、不结露）， 动作时、保存时：各35—95%RH
温度的影响				温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗				50MΩ以上（DC500兆欧表）充电部分与外壳间
材质				外壳：黄铜镀镍        检测面（透镜）：PMMA

克特直接反射式光电开关光电传感器E3F1-DS5C4光电传感器E3F1-DS5C4

克特直接反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率较高时，直接反射式的光电开关的检测模式。

检测距离：100毫米/300毫米/500毫米/100毫米

被检测物zui小直径：5毫米

指向角度：小于5度

工作电压：6～36V直流/150-250交流

工作电流：小于10毫安

输出驱动电流：300毫安

温度范围：－40～70度

克特反射型光电开关：是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产E3F1-DS5C4

产品特点：光电开关
