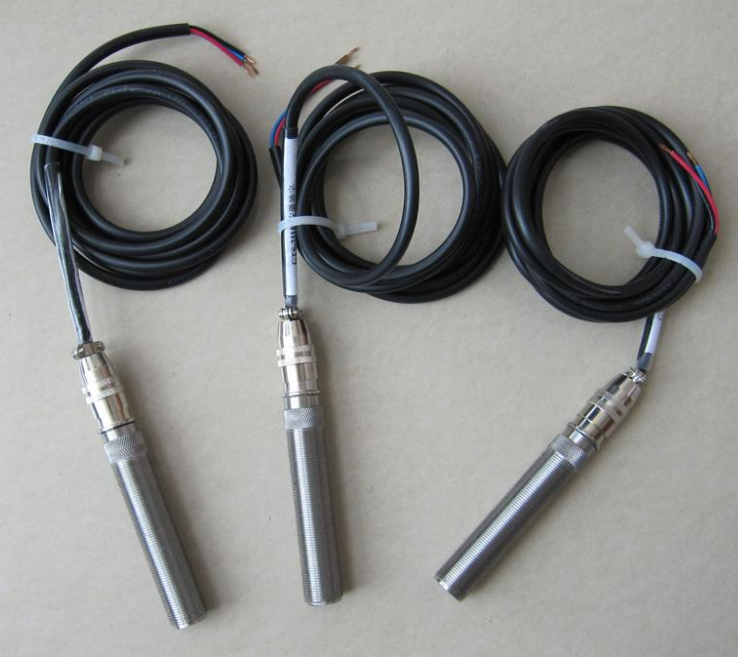

SZCB-01 磁阻式转速传感器

SZCB-01克特磁电式转速传感器安装说明

一、概述：

  SZCB-01克特磁电式转速传感器采用电磁感应的原理来达到测速目的，具有输出信号大，不需要放大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气、煤气等恶劣环境中使用等特点。

二、技术数据：

1、输出电压：在齿轮模数为4、齿牙60、材料g3、间隙为lmm时

1000转／分>5V(有效值)

2000转／分>10V(有效值)

3000转／分>15V(有效值)

2、直流电阻：130Ω～140Ω(如用户需用其他阻值的数据在定货时注明)

3、绝缘阻抗：在500V直流时>50MΩ

4、工作温度：-20℃～l20℃

5、重量：100克左右(不包括尾部引线)

三、工作原理：

使用时应在被测量转速的轴上装一齿轮(正、斜齿轮或带槽圆盘都可以)将传感器安装在支架上，调整传感器与齿轮顶之间隙为1mm左右。当轴旋转时带动齿轮旋转，根据电磁感应的原理在传感器内部线圈的两端产生一个脉冲信号，轴转动一圈时就产生在Z个电压脉冲信号，根据下式：

F＝(n/60)×Z

式中：F为频率Hz／秒  n为被测轴转速转／分  Z为齿轮齿数

当齿轮齿数为60时，就把轴的每分种转数n转化成频率为F的电压脉冲信号，将此信号送到SZC系列智能转速表中，就可以反应出轴的转速。

四、安装使用：

1、输入导线

2、航空插头

3、铜质拼紧螺母

4、同定支架

5、磁性传感器

6、1～99内任意个齿

7、被测轴R．20～25mm  T．1±0.5mm

齿轮要求：材料：各种导磁钢铁材料均可。

模数：2以上即可。

齿数：l～99齿任意。

五、注意事项：

1、传感器输出线中的金属屏蔽层应接大地零线。

2、不允许在温度为25℃以上强磁场环境中使用及放置。

3、安装及运输过程中应避免强烈撞击。

4、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。

5、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。

产品链接：

SZC-04型/SZC-04B型系列智能转速表

SZC-系列防爆智能转速表（应用在核电、石化股份上）

SZC-07型智能转速表

SZCB-01型磁性转速传感器、转速表齿轮CS-3三线制转速传感器

XZS-009型齿轮式转速传感器（替代德国BRAUN公司BR A5S09型）

SZC-04型大屏幕转速显示仪、SZC04-智能转速表

齿轮材料

齿轮因采用导磁率强的金属材料

齿形

成渐开线齿形是zui适合的齿形。用大模数的齿轮或用其他的齿形将会产生巨大的波形畸变，这将会妨碍精确测量。安装时要注意磁极的中心应处在齿轮的中心位置上

技术参数

1、输出波形：近似正弦波（≥50r/min时）

2、输出信号幅值：50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙：δ＝0.5mm

被测齿轮模数：m=2

齿轮：Z=60

材料：电工钢,信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、测量范围：50～5000Hz

4、使用时间：连续使用

5、工作环境：温度 -20～+60?C

6、输出形式：导线

7、外形尺寸：外径M16×1　总长120mm(总长可根据用户定制)

8、重量：约100g（不计输出导线）

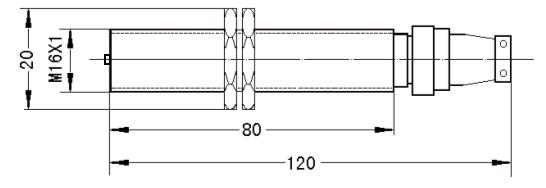

外形图：

« 技术指标

l 阻抗：500-700Ω

l 使用温度：-10~+120℃

l 抗振动：20g

l 重量：约120g

l 螺纹规格：M16×1或M22×1

SZCB-01克特磁阻测速探头监测电机转速及正反转的意义：

  电机转速是机器开机、停机以及稳定运行时的重要参数之一。电机速度的突然变化，很可能表征着机器或工业过程的故障。在电机运行状态分析中找出振动与转速之间的关系是很重要的，在设计离心类机器时，它的转速运行范围应避开机器的平衡共振，并且使其工作转速也不激发机器的这些特殊共振。

   采用电涡流传感器作为电机转速测量传感器时，可以监测机器开车（低速）时的转速，称为零转速。

   电机在工作中可能会突然发生反向旋转，这种突发事故会给电机造成极其严重的破坏，因此对电机反转的识别和停车保护同样是监测中不可少的。因此有必要选用一些电机转速测量传感器，对电机在运行过程中进行事实监测，提前做好预防工作，避免不必要的损失！

« 订货代号

SZCB-01--A□-B□-C□

传感器长度：A□

1： 80mm（一体化）   2*：117mm（带航空插座）

3： 148mm（带航空插座）

螺纹规格：B□

 1：M16×1 2*：M22×1

引线长度：C□

 1：2m        2*：3m    3：5m

无特殊要求，厂家按*项生产，有特殊要求，请在订货说明！

选型举例：SZCB-01-A2-B1-C2

磁阻式传感器:杆长117mm、螺纹M22*1、引线长度3m

产品特点：磁阻式转速传感器
