AL-20R 磁性开关

型号	AL - 20R

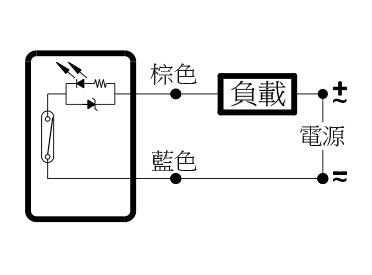

接线图
开关逻辑	SPST 常开型
感应开关型式	有接点磁簧管型
使用电压范围(注 1.)	5~240V DC/AC
最大开关电流	0~100 mA
最大接点容量	10 W Max.
品牌	克特
残留压降	2.5VMax.@100mA DC
泄漏电流	无
指示灯	红色  LED
电缆线	4.0Ø, 2C, 灰色耐油PVC
感应灵敏度(注 2.)	55 ~ 65 高斯
最大开关切换频率	200 Hz
使用温度范围	-10~70ºC
耐冲击(注 3.)	30 G
耐震动(注 4.)	9 G
防护等级	IP 67 (EN60529)
保护回路	无

克特磁性开关工作原理

1、磁性开关中的干簧管又叫磁控管是利用磁场信号来控制的一种开关元件，当无磁时电路断开，能够用来检测机械运动或电路的状态。磁性开关不处在工作状态时，玻璃管中的两个簧片是不接触的。如果有磁性物质接近玻璃管时，在磁场的作用下，两个簧片会被磁化而相互吸合在一起，从而使电路接通。当磁性物质消失后，没有外磁力的影响，两个簧片又会因为自身所具有的弹性而分开，断开电路。

2、有一种磁性开关是在密闭的塑料管或金属内设置多点或一点的磁簧开关，整个容器中空，内部装有环形磁铁的浮球，磁簧开关和浮球被固定环控制在相关位置上，浮球能在一定范围内浮动。开关的开与关的动作由浮球内的磁铁去吸引磁簧开关的接点来产生。

3、还有一种磁性开关就是常说的近开关，又叫门磁开关或感应开关。它有标准尺寸塑胶外壳将干簧管灌封在黑色外壳里面，导线引出来另一半带有磁铁的塑料外壳固定在另一端当有磁性物质接近带有导线的开关距离为10mm左右时，开关会发出开关信号。

使用注意事项：

此款电压5-240VDC/AC  电流100mA  10W ，请勿超出使用最大流量100mA范围，否则会影响使用寿命，大范围超出，会致使开关烧坏，请各位客户务必注意参数，如需大电流请联系客服。

克特磁性开关是通过磁铁来感应的开关装置，常用的磁铁有烧结钕铁硼、橡胶磁和永磁铁氧体。其开关是干式舌簧管，简称干簧管，是一种有触点的无源电子开关元件，外壳通常是一根密封的玻璃管，管中灌有惰性气体，还装有两个铁质的弹性簧片电板。

产品特点：气缸感应传感器 磁性开关
