JSP3806 旋转编码器

单圈绝对值编码器、绝对式编码器JSP3806系列，外径38轴径6MM，有配套的安装支架和联轴器（常规孔径有6mm-6mm或8mm-6mm）。

磁电型，16位高分辨率，电源电压有DC10-30V或DC5V可选，RS485输出（主从模式都有）、4-20ma输出、SSI输出等均有货。

特性参数

工作电压

10-30Vdc 或5Vdc  极性保护

消耗电流

< 110mA(24V电源)  < 190mA(12V电源)

输出信号

RS485，可设定长度、角度应用输出

输出负载能力

≤ 400欧姆，标准工作200-250欧姆

线性分辨度

1/4096

工作温度

-25—70℃     编程时温度范围：0℃～＋70℃

储存温度

-40—100℃

防护等级

IP65

允许转速

2400转/分

输出刷新周期

<1.4ms

连接电缆

1米8芯屏蔽电缆，或9芯插座

外形特征

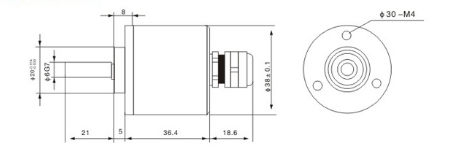

夹紧同步一体式法兰，金属外壳，密封双轴承结构(见外形尺寸附图)

转轴

夹紧同步一体式法兰轴径8mm或6mm ,长度20mm，含D型平面，不锈钢材料

产品特点：绝对值编码器 旋转编码器
